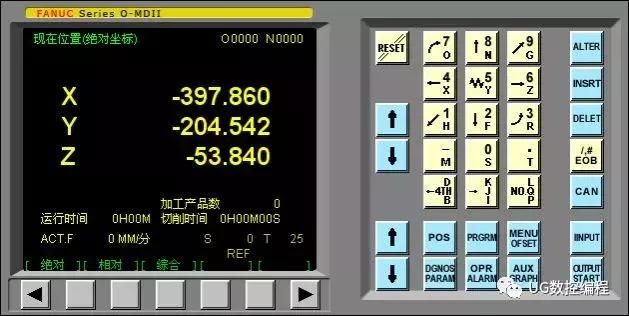

在“视图”下拉菜单或者浮动菜单中选择“控制面板切换”后，数控系统操作键盘会出现在视窗的右上角，其左侧为数控系统显示屏，如下图所示。用操作键盘结合显示屏可以进行数控系统操作。

数字/字母键

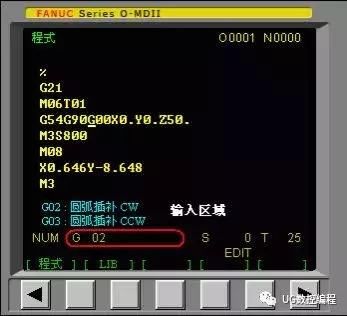

数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。

键的输入顺序是：K→J→I→K???循环。

编辑键

替代键。用输入的数据替代光标所在的数据。

删除键。删除光标所在的数据；或者删除一个数控程序或者删除全部数控程序。

插入键。把输入域之中的数据插入到当前光标之后的位置。

修改键。消除输入域内的数据。

回撤换行键。结束一行程序的输入并且换行。

页面切换键

数控程序显示与编辑页面。

位置显示页面。位置显示有三种方式，用PAGE按钮选择。

参数输入页面。按第一次进入坐标系设置页面，按第二次进入刀具补偿参数页面。进入不同的页面以后，用PAGE 按钮切换。

翻页按钮（PAGE）

向下或向上翻页。

光标移动（CURSOR）

向下或向上移动光标。

输入键

输入键。把输入域内的数据输入参数页面或者输入一个外部的数控程序。

输出键

输出键。把当前数控程序输出到计算机。

手动操作虚拟数控铣床

回参考点

*置模式旋钮在“HOME”位置

*选择各轴,按住按钮,即回参考点.

移动

手动移动机床的方法有三种：

方法一: 连续移动。这种方法用于较长距离的台面移动。

(1) 置模式旋钮在“JOG”位置：

(2) 选择各轴,按方向钮，按住按钮机床台面运动，松开后停止运动。

(3) 用旋钮

调节移动速度。

方法二: 点动（JOG），这种方法用于微量调整，如用在对基准操作中。

(1) 置模式旋钮在“JOG INC”位置：

(2) 选择各轴,按按钮，每按一次，台面移动一步。

(3) 用单步进给量控制旋钮

调节每一步移动距离。

方法三: 操纵“手脉”（MPG），这种方法用于微量调整。在实际生产中，使用手脉可以让操作者容易调整自己的工作位置。

(1) 置模式旋钮在“MPG”位置：

(2) 把光标置于“手轮”之上

,按住鼠标旋转，松开鼠标键停止机床移动。(3) 用单步进给量控制旋钮调节手轮每转过一格的移动距离。

开、关主轴

置模式旋钮在“JOG”, "JOG INC"或“MPG”位置。按

按钮开、关机床主轴

启动程序加工零件

置模式旋钮在“AUTO”位置

选择一个数控程序按数控程序运行控制开关中的

按钮

试运行程序

试运行程序时，机床和刀具不切削零件，仅运行程序.置在机床锁“ON”位置

选择一个数控程序按数控程序运行控制开关中的

按钮。

单步运行

置单步开关于“ON”位置

数控程序运行过程中，每按一次

执行一条指令。

选择一个数控程序

有二种方法进行选择

方法一:按编号搜索选择默模式放在EDIT 按

键入字母“O”按

键入数子“7”键入搜索的号码：“O7”按CURSOR

开始搜索；找到后，“O7”显示在屏幕右上角程序编号位置，NC程序显示在屏幕上。

方法二: 选择模式AUTO位置按

键入字母“O”按

键入字母“7”，键入搜索的号码：“O7”按

开始搜索， “O7”显示在屏幕右上角，NC程序显示在屏幕上。

删除一个数控程序

选择模式在EDIT按

键入字母“O”按

键入字母“7”键入要删除的程序的号码：“O7”按

, “O7”NC程序被删除。

删除全部数控程序

选择模式在EDIT按

键入字母“O”键入“9999”按

全部数控程序被删除

搜索一个指定的代码

一个指定的代码可以是：一个字母或一个完整的代码。例如：“N0010”，“M”，“F”，“G03”等等。搜索在当前数控程序内进行。

操作步骤如下：在AUTO或EDIT按

选择一个NC程序输入需要搜索的字母或代码按 CURSOR

开始在当前数控程序中搜索。

点击免费领取?数控车、数控铣编程手册，UG编程视频教程、软件安装包安装教程、后处理、外挂等超多素材

编辑NC程序（删除、插入、替换操作）

模式置于EDIT选择

输入被编辑的NC程序名如“07”，按

即可编辑。

移动光标

方法一：按 PAGE

翻页，按 CURSOR

移动光标。

方法二：用搜索一个指定的代码的方法移动光标。输入数据：用光标点击数字/字母键，数据被输入到输入域。

键用于删除输入域内的数据。

删除、插入、替代

键，删除光标所在的代码按

键，把输入域的内容插入到光标所在代码后面。按

键，把输入域的内容替代光标所在的代码。

通过控制箱操作面板手工输入NC程序

置模式开关在EDIT按

键，进入程序页面。按

键入“O7” 程序编名键入程序名，但不可以与已有程序名的重复。按

键，开始程序输入。

输入程序，每次可以输入一个代码；方法见编辑NC程序中的输入数据操作和删除、插入、替换操作。用回车换行键

结束一行的输入后换行。再继续输入。

从计算机输入一个数控程序

置模式于DNC位置在用232电缆线连接PC机 和数控机床 ，选择数控程序文件传输。按

键切换到PROGRAM 页面输入程序编号“Oxxxx”按

键，读入数控程序。

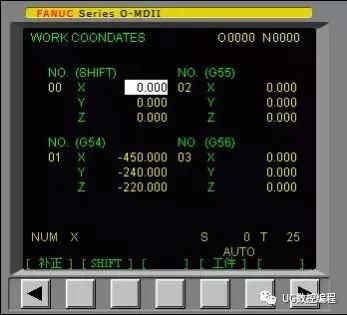

输入零件原点参数置

开关在EDIT或AUTO按

键进入参数设定页面，按“工件”用PAGE

键在No1～No3坐标系页面和No4～No6坐标系页面之间切换,No1~No6分别对应G54~G59。

用CURSOR

选择坐标系。输入地址字（X/Y/Z）和数值到输入域。方法参考“输入数据”操作按

键，把输入域中间的内容输入到所指定的位置。

输入刀具补偿参数

置模式开关在EDIT或AUTO按

键进入参数设定页面，按“补正”用PAGE

键选择长度补偿,半径补偿

用CURSOR

键选择补偿参数编号输入补偿值到长度补偿H或半经补偿D

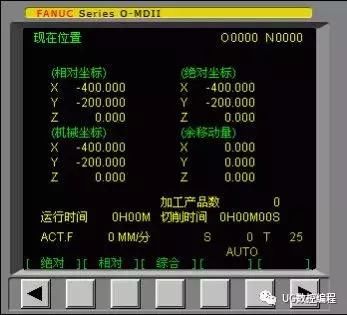

位置显示

键切换到位置显示页面。

位置显示有三种方式，用PAGE

键或按键切换。

零件坐标系（绝对坐标系）位置：显示刀位点在当前零件坐标系中的位置。

相对坐标系位置：显示操作者预先设定为零的相对位置。

综合显示：同时显示当时刀位点在以下坐标系中的位置

零件坐标系中的位置（ABSOLUTE）

相对坐标系中的位置（RELATIVE）

机床坐标系中的位置（MACHINE）

当前运动指令的剩余移动量（DISTANCE TO GO）
